Cilium Demo

kubectl create -f https://raw.githubusercontent.com/cilium/cilium/refs/heads/main/examples/minikube/http-sw-app.yaml
Shell
복사

•

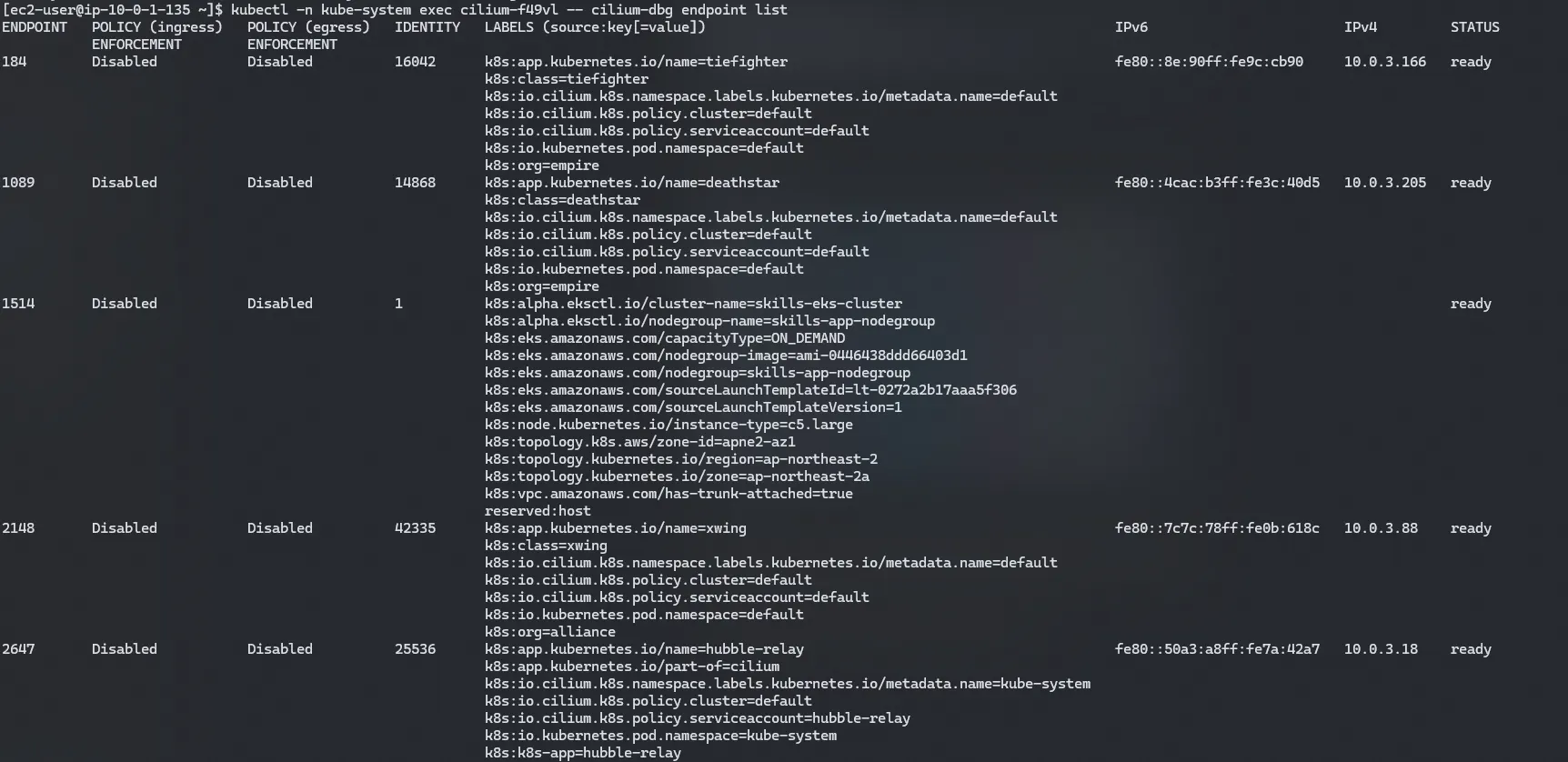

적용한 정책이 없어서 ingress, egress 정책 실행이 disable 되어 있음

•

따라서 2가지 요청 모두 허용된다.

kubectl exec xwing -- curl -s -XPOST deathstar.default.svc.cluster.local/v1/request-landing
kubectl exec tiefighter -- curl -s -XPOST deathstar.default.svc.cluster.local/v1/request-landing
Shell
복사

Cilium network 정책을 정의할 때 endpoint ip보단 pod에 할당된 label 기반으로 정책을 정의

apiVersion: "cilium.io/v2"
kind: CiliumNetworkPolicy
metadata:
  name: "rule1"
spec:
  description: "L3-L4 policy to restrict deathstar access to empire ships only"
  endpointSelector:
    matchLabels:
      org: empire
      class: deathstar
  ingress:
  - fromEndpoints:
    - matchLabels:
        org: empire
    toPorts:
    - ports:
      - port: "80"
        protocol: TCP
YAML
복사

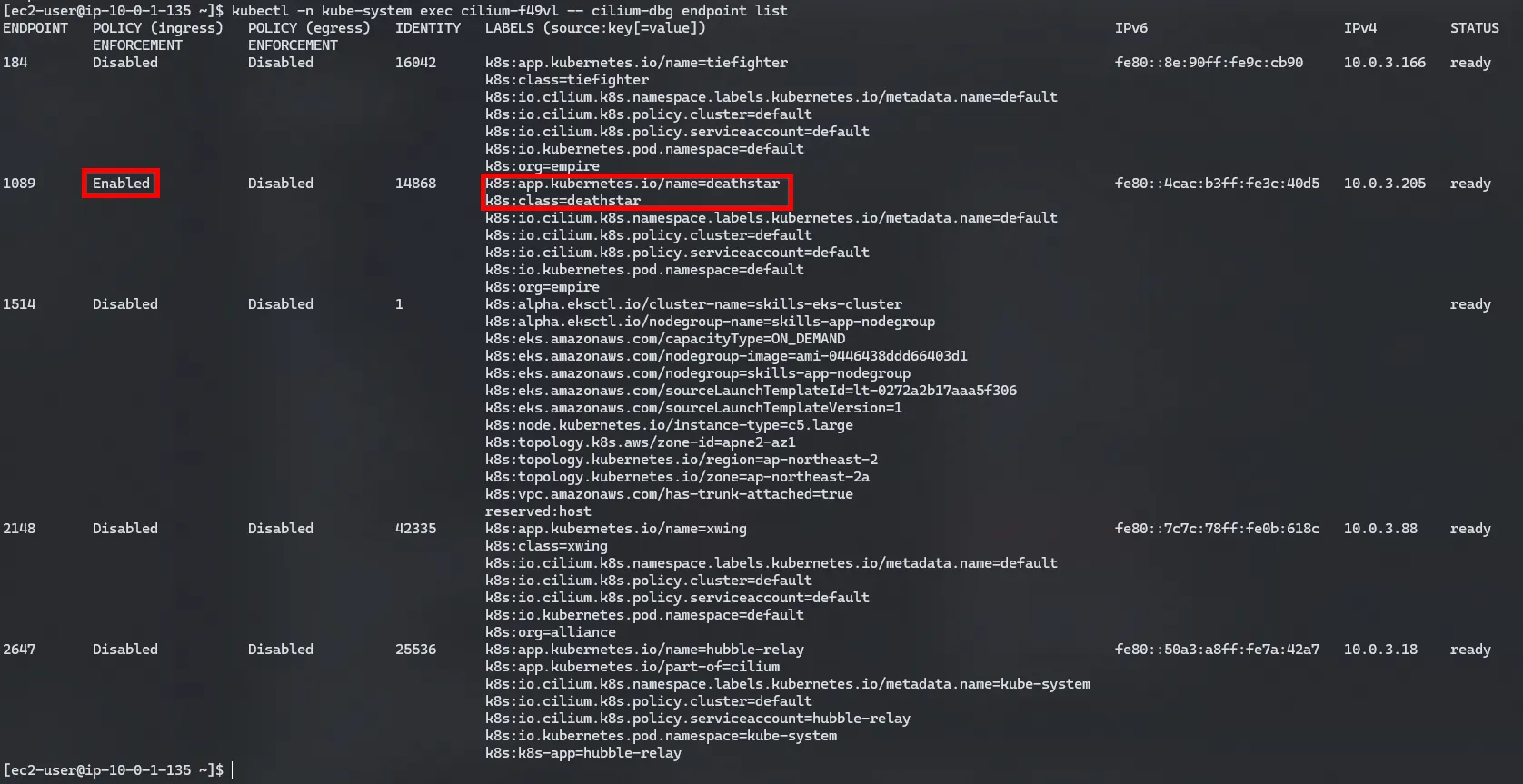

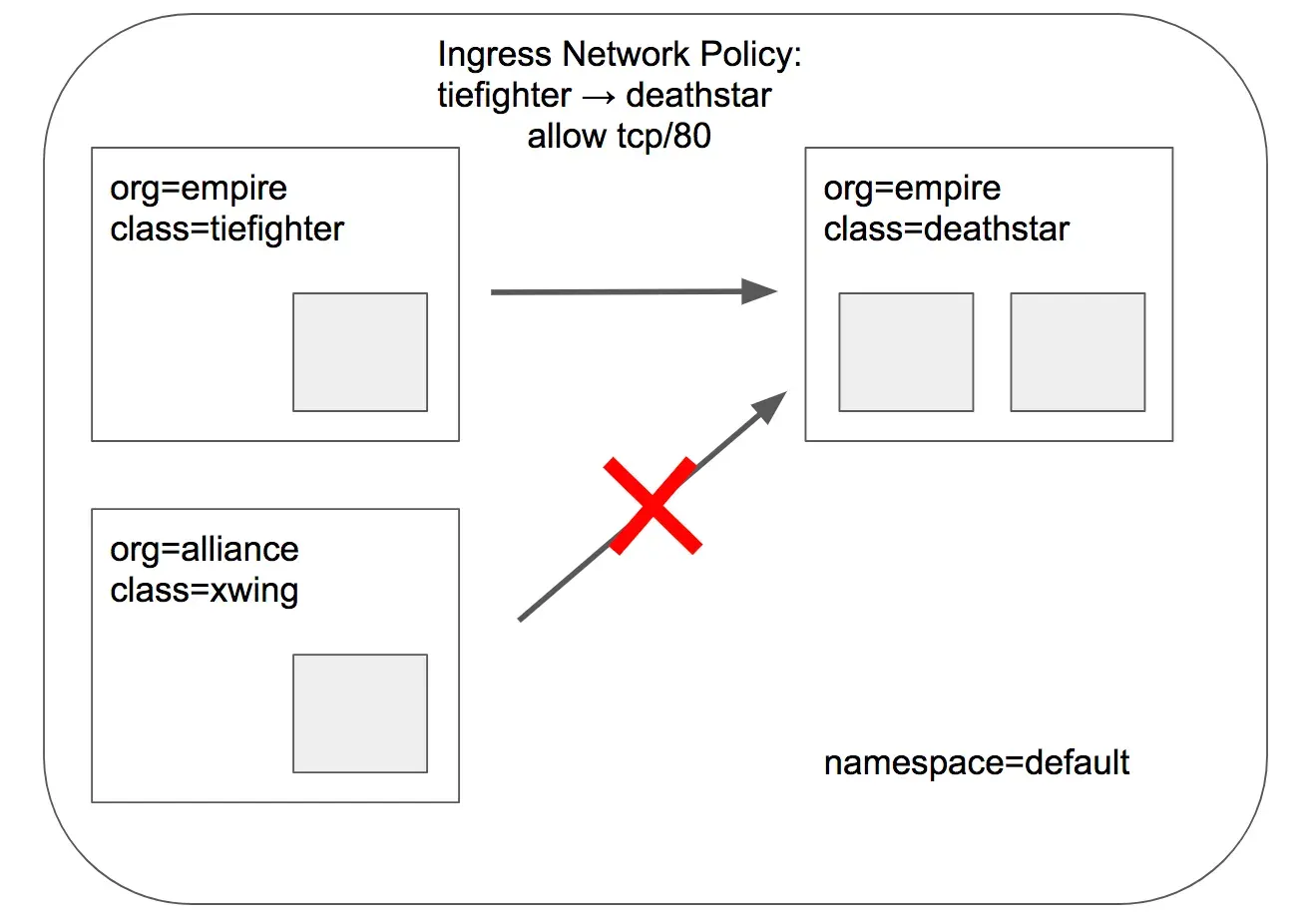

위 network policy는 org=empire label이 있는 pod에서 org=empire, class=deathstar pod로 ip/tcp 등의 라우팅을 컨트롤하는 하는 L3/L4 network policy

kubectl apply -f network-policy.yaml
Shell
복사

•

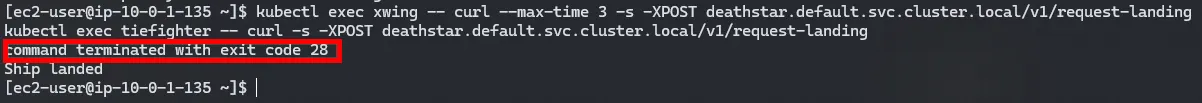

정상적으로 차단되는 모습 확인 가능

HTTP 기반 L7 정책으로 최소 권한 적용

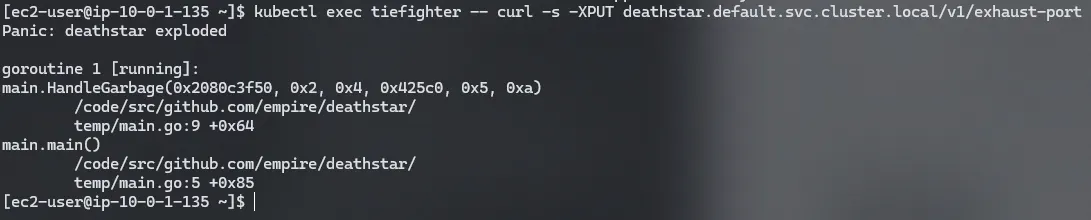

kubectl exec tiefighter -- curl -s -XPUT deathstar.default.svc.cluster.local/v1/exhaust-port
Shell
복사

•

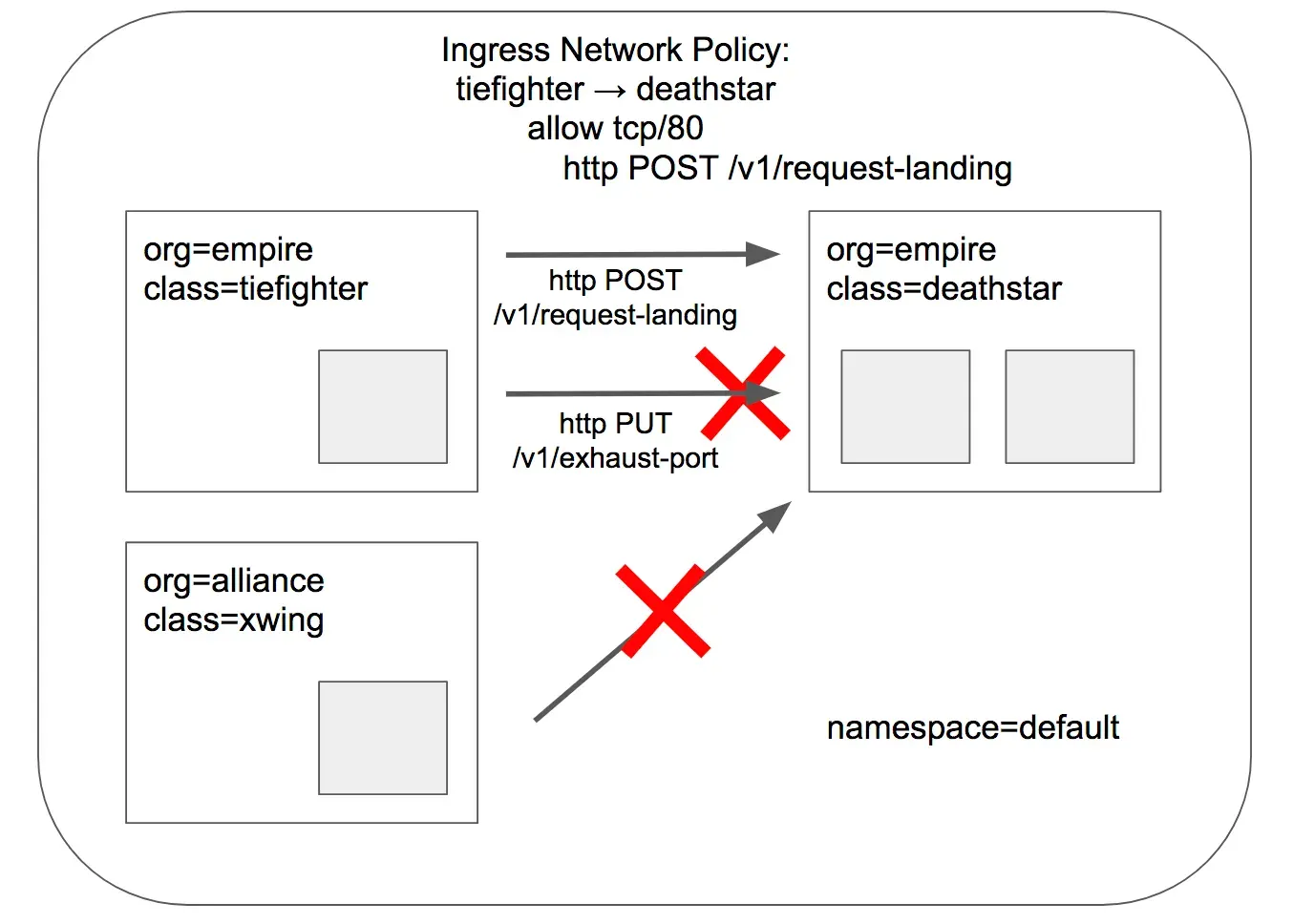

적용 하고자 하는 정책은 아래처럼 /v1/request-landing의 POST 요청만 허용

•

아래 정책을 사용하면 /v1/request-landing POST 호출을 제외한 나머지 요청이 불가능

apiVersion: "cilium.io/v2"
kind: CiliumNetworkPolicy
metadata:
  name: "rule1"
spec:
  description: "L7 policy to restrict access to specific HTTP call"
  endpointSelector:
    matchLabels:
      org: empire
      class: deathstar
  ingress:
  - fromEndpoints:
    - matchLabels:
        org: empire
    toPorts:
    - ports:
      - port: "80"
        protocol: TCP
      rules:
        http:
        - method: "POST"
          path: "/v1/request-landing"
YAML
복사

kubectl exec xwing -- curl --max-time 3 -s -XPOST deathstar.default.svc.cluster.local/v1/request-landing
kubectl exec tiefighter -- curl -s -XPOST deathstar.default.svc.cluster.local/v1/request-landing
Shell
복사

•

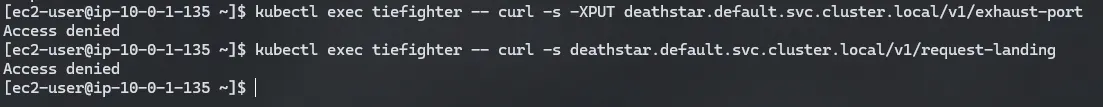

Put 요청 또는 /v1/exhaust-port가 아니더라도, /v1/request-landing + POST 요청이 아니라면 전부 block

/v1/* 이게 아니라 /v1/.* 이다.

path: "/v1/.*"
YAML
복사

아래 명령어로 policy 조회 가능

kubectl -n kube-system exec {cilium_podname} -- cilium-dbg policy get
Shell
복사

참고로 cilium network policy가 namespace scoped resource라서 적용 source, target 모두 미설정 시 network policy를 생성한 namespace의 리소스 만 대상으로 함

때문에 여러 namespace나 일부 namespace에 적용하려면 아래처럼 하면 된다.

apiVersion: "cilium.io/v2"
kind: CiliumNetworkPolicy
metadata:
  name: "rule1"
spec:
  description: "L7 policy to restrict access to specific HTTP calls"
  endpointSelector:
    matchLabels:
      org: empire
      class: deathstar
  ingress:
  - fromEndpoints:
    - matchLabels:
        org: empire
        k8s:io.kubernetes.pod.namespace: default
    - matchLabels:
        org: empire
        k8s:io.kubernetes.pod.namespace: staging
    - matchLabels:
        org: empire
        k8s:io.kubernetes.pod.namespace: prod
    toPorts:
    - ports:
      - port: "80"
        protocol: TCP
      rules:
        http:
        - method: "GET"
          path: "/v1/request-landing"
        - method: "POST"
          path: "/v1/request-landing"
        - method: "POST"
          path: "/v1/approve-landing"
        - method: "POST"
          path: "/v1/cancel-landing"
YAML
복사

•

아래의 명령어를 통해서 http 요청의 실시간 모니터링도 가능하다.

kubectl -n kube-system exec {cilium_podname} -- cilium-dbg monitor -v --type l7
Shell
복사

•

아래의 명령어를 통해서 DROP된 요청 확인 가능

hubble observe --pod deathstar --verdict DROPPED
Shell
복사
